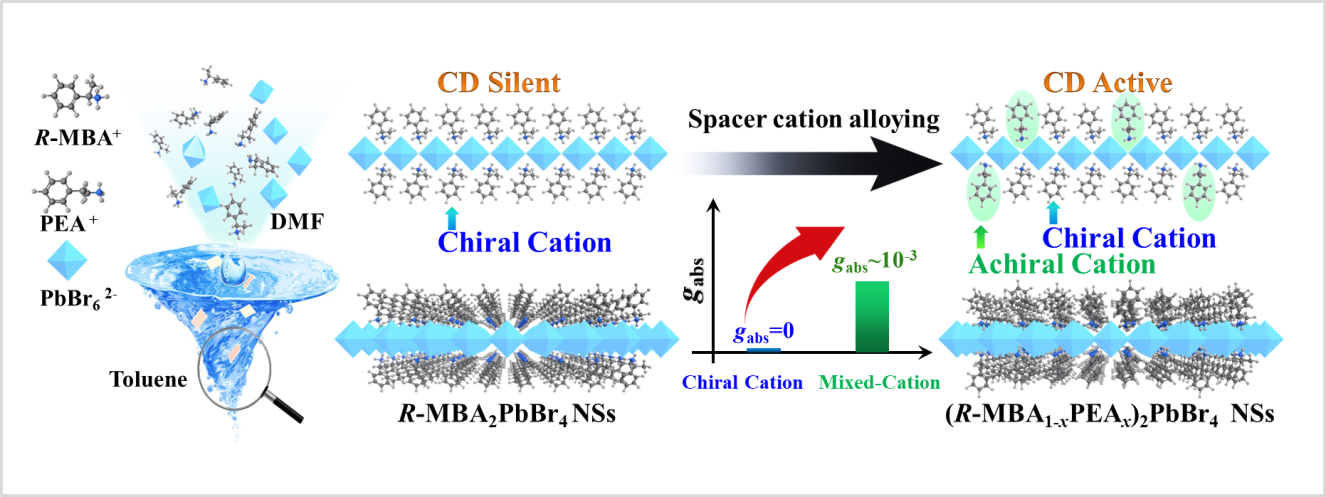

手性的独特特征和二维卤化物钙钛矿优异属性的结合为手性电子学和自旋电子学中手性材料的合理设计开辟了一条有潜力的途径。尽管有几种令人印象深刻的方法可用于制备具有手性的二维钙钛矿，具有可调谐和手性增强的高质量纳米级二维手性钙钛矿片的制备仍具有挑战。近日，温州大学杏吧视频 王舜、潘霜课题组提出了一种用于制备2D手性钙钛矿纳米片的混合阳离子策略，与纯手性阳离子基对应物相比，其表现出明显改善的圆二色性信号。此外，实验研究和密度泛函理论（DFT）模型表明，非手性阳离子的引入通过优化纳米片表面阳离子的结合能促进了纳米片的缺陷钝化。更重要的是，该混合阳离子策略具有普适性。这项研究为手性光学器件的设计通过了新思路。

【文章要点】

1. 针对二维手性钙钛矿纳米材料因大多数手性铵阳离子较大位阻导致圆二色响应差、商业化手性铵阳离子选择少等问题，首次采用混合阳离子策略提高了二维手性钙钛矿纳米片((R-MBA_xPEA_1-x)₂PbBr₄ NSs)的手性性质（各向异性因子g_abs最高值达3.8×10^-3)，并有效拓展了手性铵阳离子的选择性，同时阐明手性铵阳离子结构与钙钛矿手性活性间构效关系。

2. 通过改变二维手性钙钛矿的A位、B位、X位验证了混合阳离子策略的普适性。

3. 混合阳离子策略制得二维手性钙钛矿纳米片具有优异的环境稳定性，在RH = 65 ± 5 %的湿度环境下，21天后荧光强度仍然较高。

4. 通过调整钙钛矿纳米片B位和X位，获得波长可调的二维手性混合阳离子钙钛矿纳米片。

这一研究结果以“Spacer Cation Alloying Enables Markedly Improved Chiroptical Properties of Two-Dimensional Chiral Hybrid Perovskite Nanosheets”为题发表在国际期刊《Advance Optical Materials》（IF=10.050），温州大学作为唯一通讯单位，我院2020级硕士研究生陆蓉为第一作者，我院潘霜副教授、陈亦皇教授、王舜教授为本文通讯作者。该工作受到国家自然科学基金（No.62104170和22109120）、浙江省自然科学基金（LQ21B030002）、高性能与功能高分子材料重点实验室开放基金项目（20220604）和浙江省高层次人才专项支持计划（2019R52042）等项目的资助。

【文章链接】

Rong Lu, et al. Spacer Cation Alloying Enables Markedly Improved Chiroptical Properties of Two-Dimensional Chiral Hybrid Perovskite Nanosheets. Advance Optical Materials, 2022, 2202290.

//doi.org/10.1002/adom.202202290.
