近日，温州大学杏吧视频 薛立新研究员，在国际知名的期刊 Journal of Hazardous Materials上发表题为“Construction of PDA-PEI/ZIF-L@PE Tight Ultra-Filtration (TUF) Membranes on Porous Polyethylene (PE) Substrates for Efficient Dye/Salt Separation”的研究论文。该论文在多孔聚乙烯(PE)基质上，在聚亚胺(PEI)和聚多巴胺(PDA)沉积层中原位生长的锌-咪唑框架微晶叶片(ZIF-L)阵列，构建了新型的超高通量和选择性的紧密超滤膜(TUF)，并探究了制备条件对TUF膜的表面物理化学结构和染料/盐分离性能的影响。该工作通过原位生长ZIF-L阵列，引入高选择性渗透通道并增加过滤接触表面积，大大增加复合膜的水渗透而不影响染料/盐保留的选择性，还通过调节配体/Zn的摩尔比(α)，进一步优化所含ZIF-L颗粒的形貌，提升膜的分离性能。经优化后，PDA-PEI/ZIF-L@PE TUF膜的纯水渗透率达到180±20 L·m^-2·h^-1·bar^-1 (LMHB)，同时具有超高的染料/盐分离的保留选择因子(S_CR/Na2SO4和S_MB/Na2SO4)分别267和43，和优异的耐酸碱抗压力抗污染的运行稳定性。

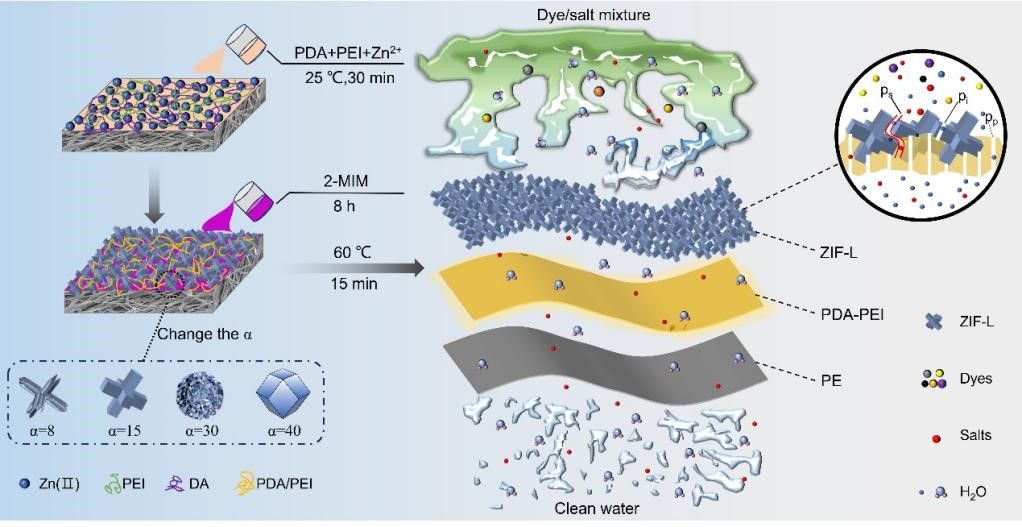

图1. PDA-PEI涂层中ZIF-L阵列的原位形成及其分离效果示意图。

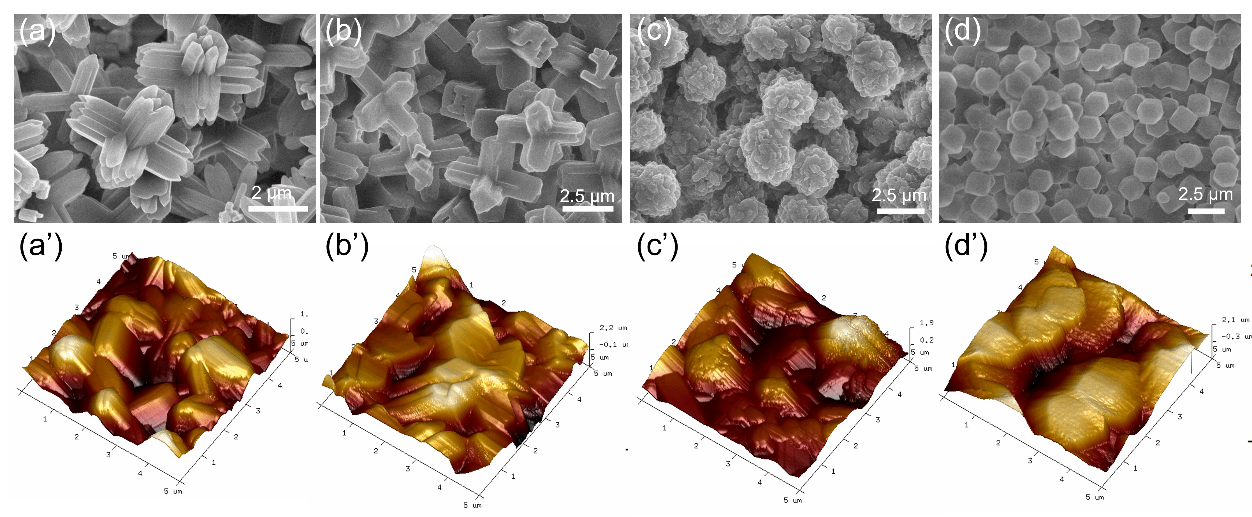

图2.不同2-MIM/Zn (II)比(α) α=8，(b) α= 15，(c) α= 30 (d) α=40)的PDA-PEI/ZIF-L@PE膜的SEM图像和相应的AFM图像(a′-d′)。

本论文由我院薛立新研究员指导研究团队完成，温州大学杏吧视频 和温州大学新材料与产业技术研究院列为共同通讯单位。本工作得到国家自然科学基金委基金项目（22209147）和国家青年基金（52203104）的资助完成。

文章链接：“Construction of PDA-PEI/ZIF-L@PE Tight Ultra-Filtration (TUF) Membranes on Porous Polyethylene (PE) Substrates for Efficient Dye/Salt Separation”

//doi.org/10.1016/j.jhazmat.2024.133727。
