OER（Oxygen Evolution Reaction）被认为是太阳能水分解、可充电金属空气电池和燃料电池等可再生能源先进技术中最关键的阳极反应。由于其动力学缓慢，通常需要使用高活性催化剂来加快OER进程，从而提高此类器件的操作效率。目前，商用RuO₂和IrO₂由于其低过电位和高效率被认为是最佳的OER催化剂，但它们的储量低、成本高，极大的限制了其广泛应用。因此，迫切需要合理设计和制备经济、绿色、高效的非贵金属基电催化剂，在降低能垒的情况下提高电化学性能。

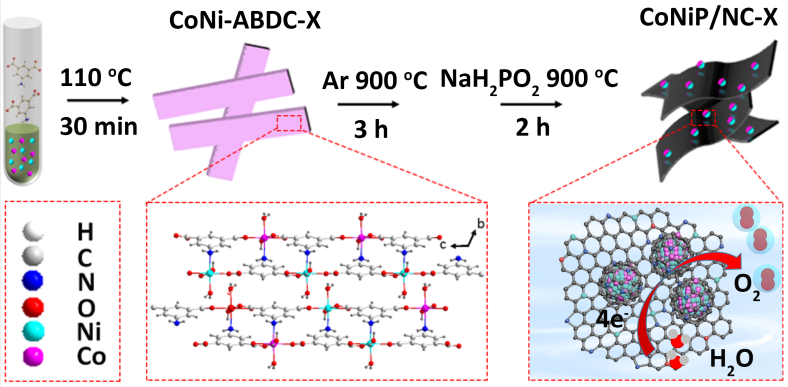

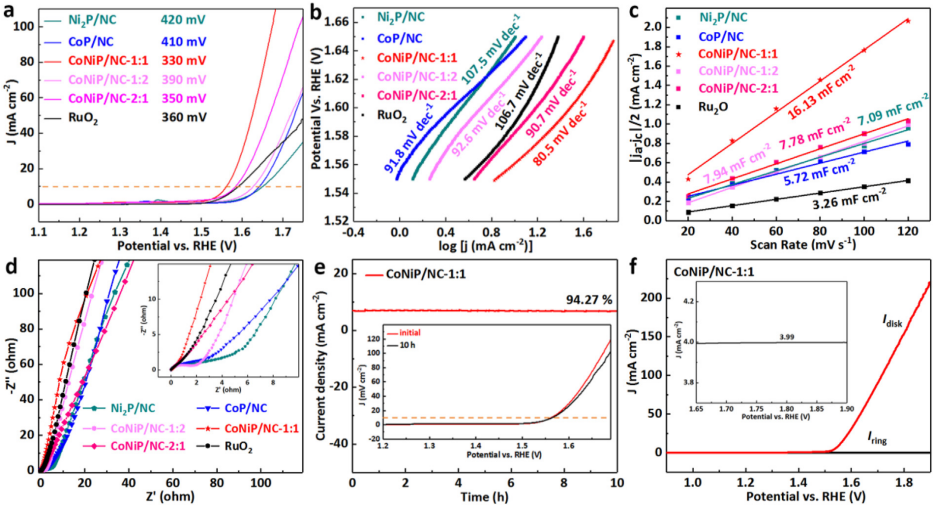

近日，我院钱金杰课题组以一系列Co/Ni基同构MOF（CoNi-ABDC）为前驱体，经过碳化及磷化处理后合成了双金属磷化物纳米颗粒锚定的氮掺杂碳纳米条复合材料CoNiP/NC-X，可将其作为高性能OER催化剂。所获得的CoNiP/NC-1纳米带具有良好的纳米结构、高比表面积、适量的杂原子掺杂、丰富的催化活性位点和高度石墨化的碳网络。因此，该材料在碱性溶液中表现出良好的准四电子OER性能，当电流密度为10 mA cm^-2时，过电位为330 mV，Tafel斜率为80.5 mV dec^-1，并在10 h稳定性测试后电流保持率为94.27%。

文章要点：

1、通过调节二价钴镍金属的不同摩尔比，制备一系列双金属CoNi-MOF。

2、热解后，制备了嵌有双金属磷化物纳米颗粒的碳纳米带。

3、杂原子磷的掺杂以及石墨化碳的协同作用有效提高OER性能。

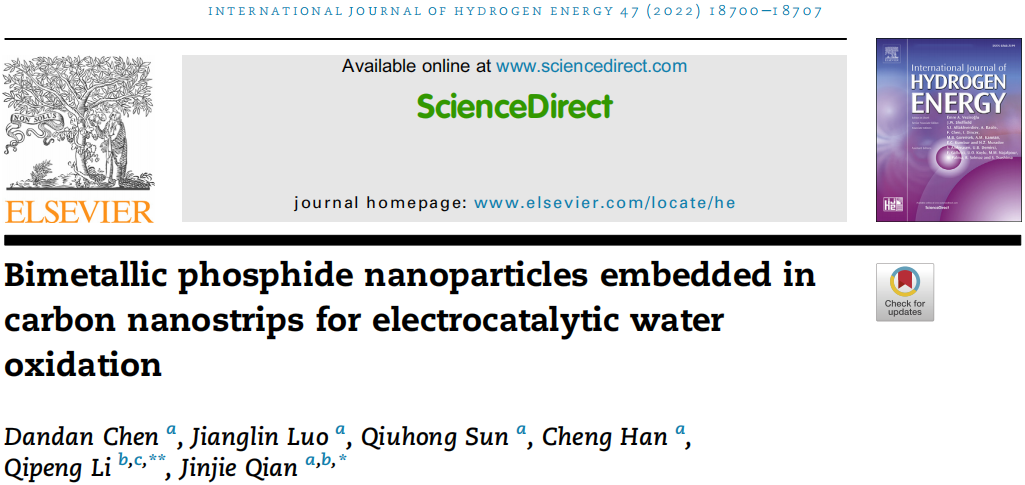

因此，本研究工作为高效电催化应用的双金属MOF衍生碳纳米材料的合理调控提供了一条全新的途径。近日，这一研究结果以“Bimetallic phosphide nanoparticles embedded in carbon nanostrips for electrocatalytic water oxidation”为题发表在《International Journal of Hydrogen Energy》，温州大学作为第一通讯单位，我院2020级硕士研究生陈丹丹为第一作者，我院钱金杰副教授和李启彭教授为共同通讯作者，该工作受到中国科学院结构化学国家重点实验室，国家自然科学基金等资助。

参考链接：
