钠双离子电池（Na-DIBs）因其高工作电压和低成本原材料而受到越来越多的关注。然而，Na-DIBs的实际应用仍然受到容量低和库仑效率差等问题的阻碍，而这些问题与电极和电解液之间的相容性密切相关，但却很少有人对此进行研究。

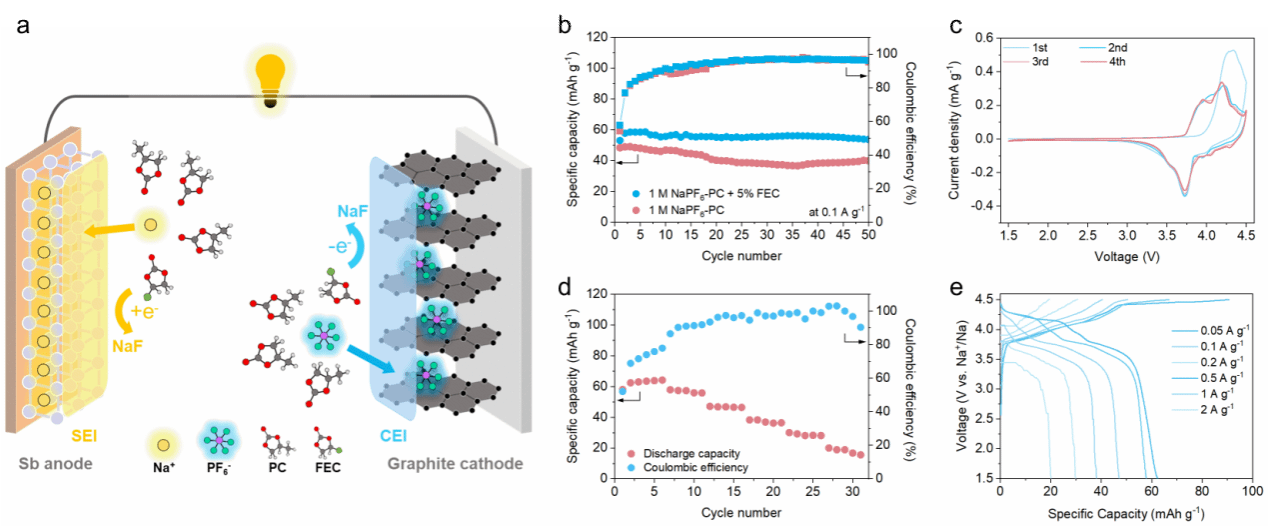

图1. Sb||石墨全电池的电化学性能

近日我院碳中和技术创新研究院李林团队联合南开大学赵庆教授以及澳大利亚伍仑贡大学赖伟鸿教授在国际权威期刊《Angewandte Chemie International Edition》上发表题为《Insight into the Role of Fluoroethylene Carbonate on the Stability of Sb||Graphite Dual-Ion Batteries in Propylene Carbonate-Based Electrolyte》的学术论文。本论文以锑（Sb）和石墨分别作为阳极和阴极，研究了含有氟代碳酸乙烯酯（FEC）添加剂的电解液中Na- DIBs的电化学性能。与不含FEC的电解液（1 M NaPF₆-碳酸丙烯酯（PC））相比，作者发现加入FEC添加剂（5 wt.%）可促进阴极和阳极上富含NaF的无机电极电解质界面的形成，并改变PF₆^-阴离子的溶剂化行为。这种改性不仅有效抑制了NaPF₆盐和PC溶剂的过度分解，还促进了PF₆^-阴离子在石墨阴极中的插层。制备的Sb||石墨全电池在50次循环后达到了58.5 mAh g^-1的高放电比容量，容量保留率为93.1%（而传统电解质分别为48.3 mAh g^-1和79.7%）。此外，在功率密度为157.78 W kg^-1时，电池的能量密度为194.95 Wh kg^-1（基于正极和负极的活性材料的质量）。本工作阐明了双功能FEC的潜在机制，并为构建高性能双离子电池提供了一种替代策略，促进了他们在未来可持续储能系统中的实际应用。

温州大学为论文的第一通讯单位，我院联培生澳大利亚伍仑贡大学2022级博士杨卓为第一作者，我院侴术雷教授，李林特聘教授以及南开大学赵庆教授为共同通讯作者，相关工作受到国家自然科学基金，浙江省自然科学基金，国家电网科技项目，温州自然科学基金以及广州市科技计划项目的资助。

原文链接：//onlinelibrary.wiley.com/doi/abs/10.1002/anie.202313142
